粉煤灰散装工程系统
粉煤灰散装工程系统

名称:粉煤灰散装工程系统

详细信息

主要工艺技术特点

干式散装机主要用于散装水泥和粉煤灰等粉状物料从料库向密封罐车(汽车、火车和轮船)的连续卸料作业。其卸料口高度可以调节,并配套排除尘风机,卸料时弥散到卸料口外的物料在抽尘风机的作用下排入带排气过滤装置的料库或小型滤袋收尘器,可保证无粉灰外逸和物料快速卸入密封罐车。干式散装机应用于建材、冶金、煤炭、化工、粮食等行业。干式散装机由可伸缩卸料头、抽尘系统、卷扬装置、电气控制系统、限位装置及支架等几部分组成。可伸缩卸料头是由内、外伸缩软管组成一个可以伸缩和摆动的卸料通道,由卷扬装置和限位装置来控制卸料头上下移动,以满足不同高度车辆的装车需要。散装机不适用于有粘湿性、腐蚀性、温度高于150℃的物料。
设计特色:
配有自动控制系统,操作方便,可实现电动升降
工作过程处于全封闭状态,能有效防止粉尘外逸
操作及维护成本低
传动部分设计合理,升降驱动平稳,散装头无飘动和歪斜现象
可伸缩套筒采用内外双层软管结构,内外层风筒采用不透气防水高强聚酯布,带防变形骨架,用于磨琢性非常强的物料时,可采用双管内部带有钢制椎体的伸缩套筒
散装头采用金属结构,耐磨损、耐冲刷
配有微气压式料满发讯装置或阻旋式料位控制仪,能实现料满自动停止加料设备
配有上下限位,无跑绳、乱绳现象
应用:干式散装机应与行星给料器、输送斜槽等给料设备配套联锁使用,达到缓冲锁气及控制卸灰量,做到匀速下料。干式散装机可安装在水泥库和钢制库库底和库侧。
该机有几种型式:
GSB型散装机配套抽尘风机,直接将粉尘排入带排气过滤装置的料库。该机结构简单、价格较低,但风机需作耐磨处理。
GSCB型散装机自带滤袋收尘器,收尘后的粉料在罐车装满后经脉冲清灰直接落入罐车内。
GSZB型散装机自带滤袋收尘器,除尘器设两路抽尘管,一路至装车卸料头,一路至罐车的后口抽尘装置,后口抽尘装置设电动行走小车,可电动升降。

典型案例展示

三期必中一肖

【安徽省合肥联合发电有限公司合肥第二发电厂】

◆ 灰库散装机改造
改造两套汽车散装机,出力100-200t/h,采用直接落灰方式。 在灰库5米层北侧增加钢制平台,平台上设置一台50m2布袋收尘器;
在布袋收尘器下安装一个收尘软管,采用布套形式,并配有一台手动
蝶阀,收尘管采用人工操作方式。除尘器下部“V”型灰斗箱的外圈
上,增加助吹“□”型环管和灰斗排灰管的助吹装置,确保灰斗积灰
顺利排出。
在收尘器和散装机之间设置一路收尘管道,并配有一台手动蝶阀;
装车时散装机接入罐车的一个装车口,抽尘管接罐车的另一装车口。
脉冲袋式除尘器应排尘浓度不大于 30 mg/Nm³。

三期必中一肖

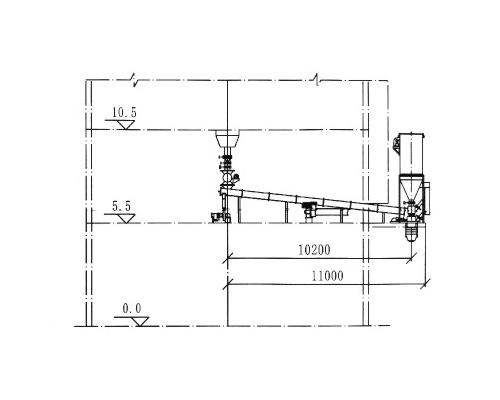

【湖南华润电力鲤鱼江有限公司】

◆ 灰库汽车散装机改造
汽车散装机出力200T/h,库内中心下料,下料点为加湿机接口,在接口处设DN250的手动阀门和气动阀门,下设电动锁气器和空气斜槽(库壁西侧开800×800,将斜槽引出到库外散装口),将灰输送至库外散装机。
落料管与散装头之间增加电动锁气器(出力:200T/h),达到缓冲锁气及控制卸灰量,做到匀速下料;电动锁气器采用变频调速电机,便于装车操作人员根据现场需求进行灰量调整,有效防止装车过程中冒灰。
散装机自带除尘器,过滤面积为50 m2,排尘浓度应不大于 30 mg/Nm³(应满足国家环保有关标准要求)。

三期必中一肖

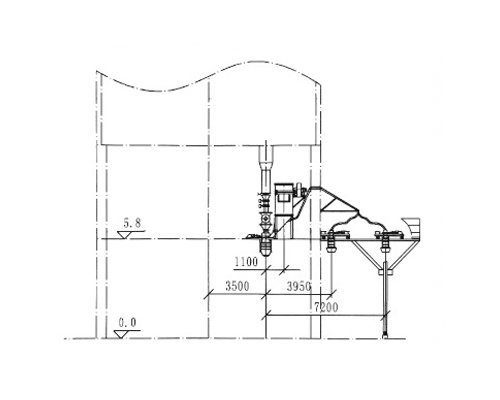

【徐州华鑫发电有限公司】

◆ 灰库收尘改造项目散装机总成
改造3套汽车散装机,出力100-200t/h,改造范围从500×500手动闸阀以下的全套散装机系统,原有圆顶阀及电动门利旧。
落料管与散装头之间增加给料机,达到缓冲锁气及控制卸灰量,做到匀速下料;给料机出力100t/h,采用变频控制,可以正反转。
散装机自带除尘器,过滤面积24 m2,除尘器设两路抽尘管,一路至装车卸料头,一路至罐车的后口抽尘装置,后口抽尘装置设电动行走小车,抽尘软管前后移动及布套上下对口均采用电动驱动,抽尘软管及与罐车口配套的布套均能满足各型罐车需要。
脉冲袋式除尘器应排尘浓度不大于 30 mg/Nm³
